正航儀器等均溫沖擊試驗箱電路分析
2013-06-13 來源： 作者： 閱讀：次

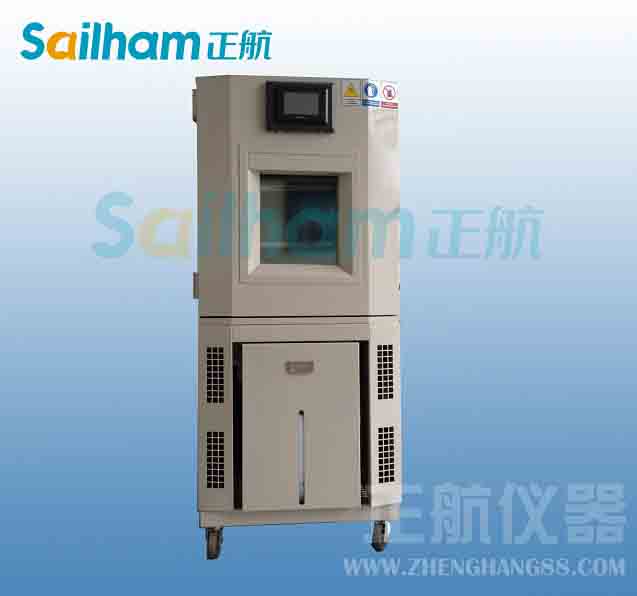

正航儀器等均溫沖擊試驗箱電路分析
▲、電子控制板由低壓電源電路和控制電路兩部分構成，提示正航儀器等均溫沖擊試驗箱和電正航儀器等均溫沖擊試驗箱也采用與該電路相似的控制電路.
正航儀器等均溫沖擊試驗箱壓電源電路
▲、該電源電路采用變壓器降壓式直流穩ffi電源電路，主要以變壓器T801、穩壓器為核心構成。 插好正航儀器等均溫沖擊試驗箱的電源線后，220V市電電壓經保險管F801加到變壓器T801的初級繞組， 通過T80〗降ffi,從T801次級繞組輸出12V左右（與市電電壓髙低成正比）的交流電扭。該 電壓通過D805、D806全波整流，利用濾波電容C806濾波產生14V左右的直流電伍。該電 壓不僅為繼電器RYOl、RY02供電，而且通過R812限流，再經6.8V穩壓管D808產生6.8V 電壓，經C808濾波后為芯片Q801、Q802和相關電路供電。T801初級繞組并聯的壓敏電阻TNR801用于市電過壓保護，當市電電ffi過高時TNR801 擊穿，使保險管F801過流熔斷.以免低壓電源的元器件過壓損壞。
